Upotreba: Prikladno za CAT5E/ CAT6/ CAT7 upredanje parica lan kabela.
1. Dizajn s trostrukim usponom, 1,5 puta veća brzina od tradicionalnog stroja za dvostruko uvijanje s 33% stope uvijanja unazad.
2. Servo elektronički korak, postavka zaslona osjetljivog na dodir, PLC kontroler, točnost unutar /-2%.
3. Aktivno preuzimanje, stabilna napetost od prazne do pune bobine.

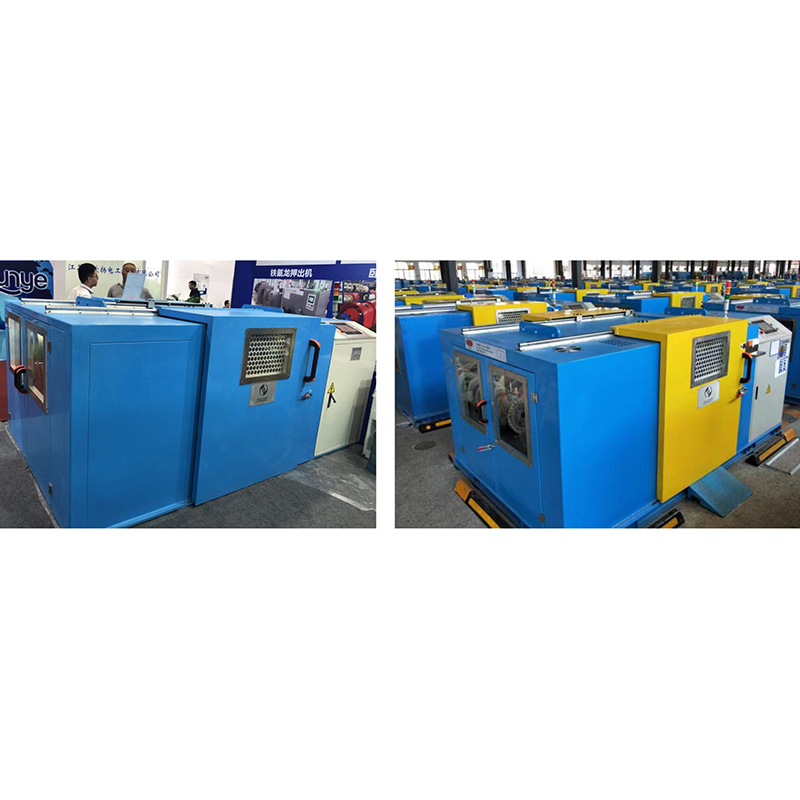

The Stroj za trostruko uvijanje je osnovna precizna oprema u proizvodnji mrežnih kabela, posebno dizajnirana za precizno uvijanje izoliranih bakrenih žica koje se koriste u CAT5E, CAT6, CAT7 i podatkovnim kabelima više razine. Kvaliteta ovog procesa uvijanja izravno određuje brzinu prijenosa signala konačnog kabela, otpornost na preslušavanje i stabilnost električnih performansi. Kao profesionalni proizvođač u ovom području, Jiangsu Newtopp Precision Machinery Co., Ltd. koristi više od desetljeća iskustva u istraživanju i razvoju i proizvodnji kabelske opreme visoke preciznosti. Integriramo naprednu tehnologiju servo upravljanja s dokazanim znanjem i iskustvom u procesu kako bismo kupcima pružili učinkovita, stabilna i korisniku prilagođena rješenja za uvijanje visokih performansi.
Visokoučinkovit dizajn s tri koraka: uključuje jedinstveni sinkroni mehanizam za uvijanje s tri koraka. U usporedbi s tradicionalnim strojevima s dvostrukim usponom, značajno povećava teoretsku proizvodnu učinkovitost uz zadržavanje potrebnog omjera povratnog uvijanja od 33%, ispunjavajući zahtjeve velike proizvodnje za visokokvalitetnim mrežnim kabelima.
Inteligentna servo kontrola: Sadrži potpuno servo upravljan elektronički sustav kontrole nagiba. Parametri se postavljaju i prilagođavaju putem HMI (Human Machine Interface) zaslona osjetljivog na dodir, a njima precizno upravlja PLC, postižući točnost kontrole nagiba uvijanja unutar ±2%. Ova preciznost podržana je stalnim ulaganjem u algoritme kontrole pokreta u Newtoppovom centru za istraživanje i razvoj, certificiranom kao nacionalno visokotehnološko poduzeće, čime se osigurava dosljedna i ponovljiva kvaliteta procesa.
Stabilno namatanje napetosti: Opremljeno aktivnim sustavom namatanja zajedno s praćenjem napetosti i povratnim informacijama u stvarnom vremenu. To osigurava stalnu napetost tijekom cijelog procesa namotavanja od prazne do pune bobine, učinkovito štiteći žicu od rastezanja ili deformacije. To je temeljno za proizvodnju kabela s niskom latencijom, visokih performansi.
Stroj za trostruko upredanje prvenstveno se koristi u proizvodnji mrežnih podatkovnih kabela koji zahtijevaju visoke performanse prijenosa:
Standardni mrežni kabeli: upredene parice za CAT5E, CAT6, CAT6A, CAT7/7A, itd.
Oklopljeni kabeli visokih performansi: Za kabele s visokom učinkovitošću oklopa koji se koriste u podatkovnim centrima i farmama poslužitelja.
Industrijski komunikacijski kabeli: Proizvodnja komunikacijskih kabela otpornih na teška okruženja i smetnje.
Kao proizvođač kabelske opreme s portfeljem proizvoda koji pokriva cijeli proces od ekstruzije i umotavanja do postavljanja kabela i plašta, Newtopp ima duboko razumijevanje kritične uloge procesa upredanja unutar ukupne proizvodne linije. Ne isporučujemo samo samostalne strojeve, već nudimo i profesionalne savjete o integraciji procesa i optimizaciji na temelju našeg holističkog pogleda na uzvodne i nizvodne procese, osiguravajući sinergijsku učinkovitost za cijelu proizvodnu liniju.
| Stavka | Tradicionalni twinning stroj | Newtopp stroj za trostruko uvijanje |
|---|---|---|
| Dizajn Arhitektura | Tipično dupli nagib | Trostruki dizajn |
| Učinkovitost proizvodnje | Osnovna linija | Značajno teoretsko povećanje (~1,5x pod istim uvjetima uvijanja unazad) |
| Metoda kontrole | Mehaničko podešavanje ili osnovno električno upravljanje | Potpuno servo elektroničko upravljanje, podešavanje parametara na dodirnom zaslonu |
| Preciznost kontrole | Relativno niže, ovisno o iskustvu | Visoka preciznost (unutar ±2%), digitalna kontrola |
| Upravljanje napetostima | Jednostavna mehanička kontrola ili pasivno preuzimanje | Aktivno namatanje, kontrola konstantne napetosti u zatvorenoj petlji |
| Praktičnost promjene | Oduzima puno vremena, zahtijeva zamjenu dijelova | Brzo pozivanje recepata putem zaslona osjetljivog na dodir |
Kako bi se osigurao dugoročno stabilan rad opreme, Newtopp preporučuje slijedeće ove smjernice i pruža standardiziranu servisnu podršku temeljenu na našem ISO9001 sustavu upravljanja kvalitetom:
Dnevne provjere: Očistite vodeće kotačiće i senzore; pregledati zračne i električne priključke.
Redovito održavanje: Podmažite pokretne dijelove prema ručnom rasporedu; pregledati i kalibrirati senzore napetosti; očistite unutarnje nakupine prašine.
Profesionalno održavanje: Preporučamo povremeni sustavni pregled i provjeru točnosti od strane kvalificiranih tehničara. Newtopp ima domaću i globalnu mrežu usluga nakon prodaje koja je sposobna pružiti izvorno tvorničko održavanje, zamjenu rezervnih dijelova i tehničku podršku na daljinu.
Obuka operatera: Operateri bi trebali proći sustavnu obuku o strukturi opreme, sigurnosnim protokolima, radu HMI-a i osnovnom rješavanju problema. Newtopp nudi sveobuhvatnu obuku za puštanje u rad i detaljne priručnike za rad našim kupcima.
P1: Koja je primarna svrha dizajna s tri koraka?
A1: Njegova glavna svrha je značajno povećati radnu brzinu stroja i učinkovitost proizvodnje uz osiguravanje kvalitete uvijanja (osobito u ispunjavanju specifičnih zahtjeva omjera povratnog uvijanja). To se postiže optimizacijom mehaničke strukture i raspodjele opterećenja, čime se smanjuje potrošnja energije i vremenski trošak po jedinici učinka.
P2: Koje su praktične prednosti servo elektroničke kontrole visine u odnosu na mehaničko podešavanje?
A2: Prednosti su trostruke: Prvo, visoka preciznost i dosljednost—digitalna kontrola eliminira ljudsku pogrešku. Drugo, brza promjena—jednostavno prebacivanje recepata na dodirnom zaslonu dovršava zadatak bez zamjene mehaničkih dijelova poput zupčanika. Treće, olakšano upravljanje procesima—svi parametri mogu se pohraniti i pratiti, pridonoseći stabilnoj i optimiziranoj kvaliteti proizvoda.
P3: Zašto je konstantna kontrola napetosti tako kritična za performanse mrežnog kabela?
A3: Fluktuacije napetosti tijekom procesa uvijanja mogu dovesti do neravnomjernog nagiba uvijanja, blagog rastezanja ili deformacije žice. To zauzvrat povećava "iskrivljenost kašnjenja" kabela i uzrokuje nepravilnosti impedancije. Ovo su kritični nedostaci za mrežne kabele visokih performansi poput CAT6A i CAT7 koji prenose visokofrekventne signale. Konstantna kontrola napetosti ključna je za osiguravanje da njihova električna izvedba zadovoljava standarde.
