Upotreba: Prikladno za back-twist pay-off i goli twist par uvijanje izolacijskih jezgri-žica podatkovnih kabela kao što su Cat-5, Cat-5e, Cat-6 i HDMI 2.1, itd.
Značajka: Prije uvrtanja u paru umotajte unatrag i smanjite oštećenje žice tijekom procesa uvijanja. Strojevi za uvijanje unazad i strojevi za uvijanje u parovima radili su zajedno.

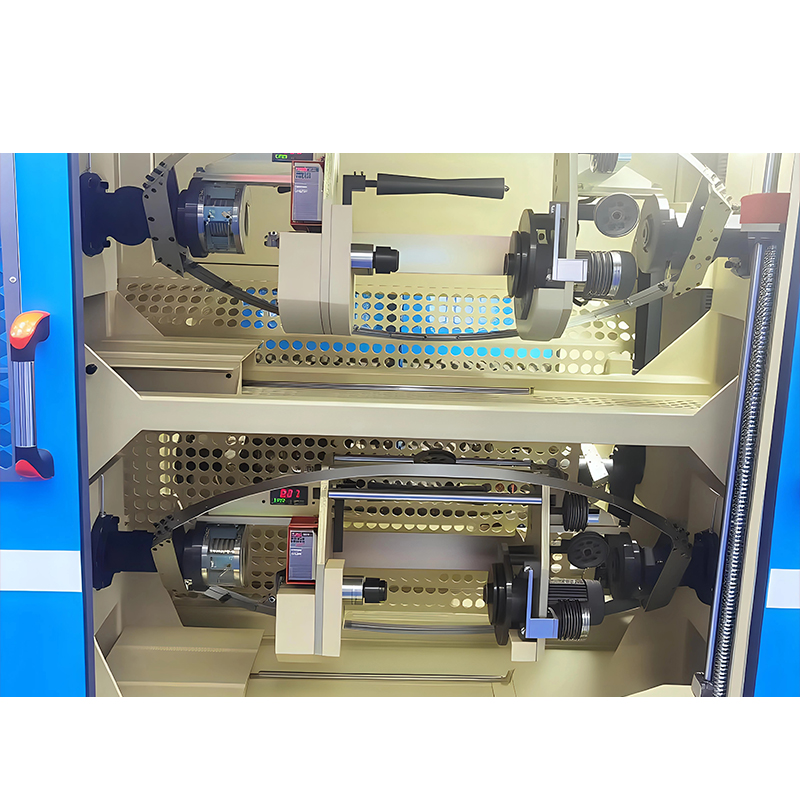

Glavni dijelovi: Φ500 Active back-twist pay off stroj i Φ500 parni stroj za uvijanje

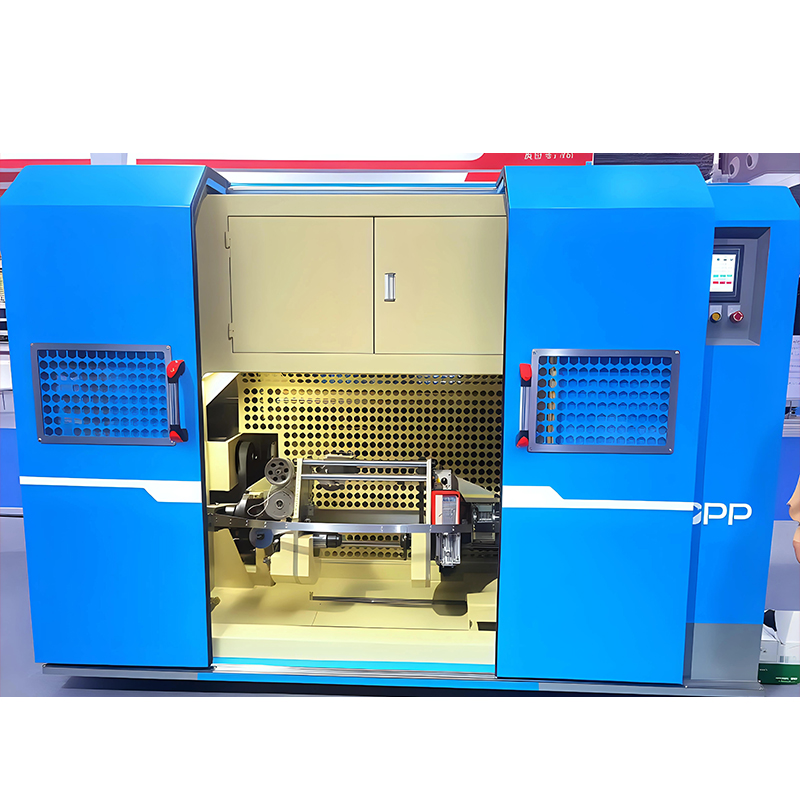

The Horizontalni/vertikalni stroj za umotavanje parova sa stražnjim uvijanjem ključni je dio opreme u visokokvalitetnoj proizvodnji podatkovnih kabela. Posebno je dizajniran za povratno upredeno uvijanje i umotavanje golih upredenih parova žica s izoliranom jezgrom koje se koriste u preciznim podatkovnim kabelima kao što su Cat-5, Cat-5e, Cat-6 i HDMI 2.1. Srž ovog stroja leži u njegovom sinergijskom načinu rada "najprije unatrag, a zatim u paru", koji učinkovito smanjuje napetost žice i oštećenja tijekom procesa uvijanja. Ovo osigurava stabilnost i dosljednost električnih performansi parova žica, čineći temelj za proizvodnju visokoučinkovitih kabela za prijenos podataka s niskom latencijom.
Kao ključna komponenta unutar proizvodne matrice kabelske opreme tvrtke Jiangsu Newtopp Precision Machinery Co., Ltd., ovaj stroj za umotavanje stražnjih upredenih parova uključuje više od desetljeća iskustva istraživanja i razvoja u području proizvodnje strojeva visoke preciznosti, odražavajući našu dosljednu težnju inženjerskoj filozofiji "preciznosti, učinkovitosti i pouzdanosti".
Detaljna analiza tehničkih principa
Oprema radi kroz koordinirani rad Φ500 aktivnog back-twist stroja za isplatu i Φ500 stroja za umotavanje parova. Njegov temeljni princip je da aktivna povratno upletena jedinica neutralizira inherentnu torziju žice jezgre koja se stvara tijekom rotacije odmotavanja u stvarnom vremenu, stavljajući žicu jezgre u stanje "nulte torzije" ili minimalnog zaostalog naprezanja prije nego što uđe u jedinicu za umotavanje. Nakon toga, stroj za umotavanje parova uvija dvije jezgre žice u par s visokopreciznom kontrolom visine.
Ovaj proces minimizira probleme kao što su mikrooštećenja izolacijskog sloja i promjene u stopi izduženja vodiča uzrokovane nakupljanjem zakretnog momenta u tradicionalnom upredavanju parica, značajno poboljšavajući ključne parametre električne izvedbe para žica, uključujući povratni gubitak i preslušavanje na bliskom kraju (NEXT).
Tipični slučajevi primjene
| Vrsta kabela | Opis aplikacije | Zahtjevi za performanse stroja za umotavanje stražnjih upredenih parova |
|---|---|---|
| Mačka-6/6A | Gigabit/10-Gigabit Ethernet | Zahtijeva izuzetno visoku preciznost i dosljednost uvijanja kako bi se zajamčila izvedba prijenosa na frekvencijama od 250MHz i više. Proces povratnog uvijanja smanjuje nedostatke, osiguravajući usklađenost kanala. |
| HDMI 2.1 | Ultra-High-Definition audio-video prijenos | Podržava velike brzine do 48 Gbps, zahtijeva strogu simetriju para i integritet signala. Oprema osigurava ravnomjerno nasukavanje para i nisku štetu. |
| Specijalizirani podatkovni kabeli velike brzine | Podatkovni centar, interne veze poslužitelja | Često moraju zadovoljiti strože zahtjeve impedancije i prigušenja. Stabilnost i visoka preciznost stroja jamče serijsku proizvodnju kvalificiranih proizvoda. |
Iskorištavajući R&D snagu nacionalnog visokotehnološkog poduzeća, Newtopp Precision dizajnira Back-Twist Pair Stranding Machine kako bi u potpunosti zadovoljio stroge zahtjeve gore spomenutih high-end aplikacija za temeljnu proizvodnju žice.
Održavanje i tehnička podrška
Kako bi se osiguralo da Horizontalni/Okomiti stroj za umotavanje parova sa stražnjim uvijanjem dugoročno održava optimalnu točnost i stabilnost, Newtopp preporučuje pridržavanje sljedećih smjernica za održavanje:
Dnevna inspekcija: Provjerite tlak pneumatske komponente, reakciju zateznog sustava, porast temperature glavnog ležaja i sve abnormalne vibracije.
Redovito održavanje: Nadopunite specificirano mazivo za rotirajuće komponente (npr. leđno zakrenuti ležajevi, lučni ležajevi) prema rasporedu, očistite fotoelektrične senzore te pregledajte i zategnite sve električne spojeve.
Kalibracija točnosti: Periodički kalibrirajte kut uvijanja unazad i nagib uvojka koristeći profesionalne instrumente. Ovu uslugu mogu pružiti Newtoppovi profesionalni inženjeri.
Newtopp Precision osigurava kvalitetu svakog isporučenog stroja kroz svoj sustav upravljanja kvalitetom ISO9001. Potpomognuti sustavom usluga u cijelom lancu koji pokriva istraživanje i razvoj, proizvodnju i prodaju, kupcima pružamo sveobuhvatnu podršku u rasponu od instalacije i puštanja u rad, obuke operatera do cjeloživotne tehničke pomoći.
Često postavljana pitanja (FAQ)
P: Zašto je korak "unatrag uvijanje" neophodan u proizvodnji parova podatkovnih kabela?
A: Povratno uvijanje koristi se za uklanjanje rotacijskog naprezanja nakupljenog u izoliranoj jezgri žice tijekom procesa otplate. Bez povratnog uvijanja, izravno namotavanje para uzrokovalo bi da ovo naprezanje dovede do mikro-deformacije unutarnje strukture žice, ozbiljno utječući na stabilnost karakteristične impedancije i indikatora preslušavanja tijekom prijenosa visokofrekventnog signala. Zbog toga je kabelu teško proći testove visokih standarda kao što je Cat-6/HDMI 2.1.
P: Koje su posebne prednosti Newtopp-ovog Back-Twist Pair Stranding Machinea u usporedbi s običnim parovima?
A: Glavna prednost je integrirana sinergija "aktivnog uvijanja unatrag" i "visokopreciznog namotavanja para". Obični parovi blizanci nemaju povratno uvijanje ili imaju samo jednostavnu kompenzaciju prekomjernog uvijanja, što može lako uzrokovati oštećenje žice. Naša oprema postiže aktivno povratno uvijanje kroz precizni kontrolni sustav, štiteći žicu od izvora. Istovremeno, jedinica za umotavanje, sa svojim dizajnom visoke krutosti i naprednim pogonima, osigurava izuzetno ujednačenu i dosljednu duljinu polaganja. Ovo izravno povećava stopu prinosa prvog prolaza električne izvedbe proizvoda i ukupne proizvodne dobiti.
P: Koji su glavni čimbenici koje treba uzeti u obzir pri odabiru vodoravnog i okomitog tipa?
A: Primarno razmatranje je prostorni raspored radionice (izduženi ili visoki prostor). Drugo, razmotrite navike rada i održavanja. Horizontalni tip olakšava rad i prikladan je za većinu tradicionalnih radionica. Vertikalni tip štedi prostor i idealan je za moderne proizvodne linije s visokom automatizacijom i kompaktnim rasporedom. Inženjeri prodaje Newtoppa mogu dati optimalne preporuke za odabir na temelju vašeg tlocrta.
P: Može li se oprema prilagoditi proizvodnji jezgrenih žica s različitim specifikacijama (npr. promjer, duljina polaganja)?
A: da Newtoppov stroj za umotavanje stražnjih parova dizajniran je za dobru svestranost. Proizvodnja se može brzo prebacivati između različitih specifikacija parova žice promjenom kalemova za isplatu, podešavanjem zatezača i modificiranjem parametara užeta (kao što su brzina, korak itd.) na zaslonu osjetljivom na dodir. Pružamo detaljne upute za rad i upute za postavljanje parametara.
P: Kako Newtopp kao proizvođač opreme osigurava dugoročno stabilan rad stroja?
A: Prvo, ključne komponente kao što su glavno vreteno, ležajevi i servo sustavi potječu od međunarodno poznatih marki. Drugo, posjedujemo neovisni centar za istraživanje i razvoj i centar za završnu obradu, što omogućuje preciznu strojnu obradu ključnih strukturnih dijelova unutar tvrtke kako bi se osigurala temeljna kvaliteta. Naposljetku, pružamo sveobuhvatnu podršku nakon prodaje, uključujući daljinsku dijagnostiku, nabavu rezervnih dijelova i redovita praćenja, osiguravajući kontinuiran i učinkovit rad proizvodnih linija naših kupaca. Naš ISO14001 Sustav upravljanja okolišem također nas obvezuje na prakticiranje odgovornosti prema okolišu u proizvodnji i servisu opreme.
