Stroj za umotavanje kabela ključni je dio opreme u industriji proizvodnje žice i kabela, dizajniran za kombiniranje više žica ili vodiča u jednu, kohezivnu nit. Ovaj se stroj naširoko koristi u raznim vrstama proizvodnje kabela, uključujući kabele za napajanje, komunikacijske kabele i specijalne kabele, pružajući dosljedno uvijanje i precizno poravnanje pojedinačnih žica. Osnovne funkcije stroja za umotavanje kabela uključuju kontrolu napetosti uvijanja, sinkronizaciju brzina rotacije i održavanje ujednačene geometrije užeta, što je bitno za osiguravanje pouzdanosti proizvoda i električnih performansi. Moderni strojevi za umotavanje kabela imaju visokoučinkovite pogonske sustave, napredne mehanizme za kontrolu napetosti i modularne dizajne koji omogućuju jednostavno podešavanje za različite veličine žice i konfiguracije užadi. Ovi strojevi doprinose optimiziranoj učinkovitosti proizvodnje, smanjenom otpadnom materijalu i poboljšanoj kvaliteti kabela. Integriranjem stroja za umotavanje kabela u liniju za proizvodnju kabela, proizvođači mogu postići stabilne performanse, visoku preciznost i prilagodljivost različitim zahtjevima proizvodnje.

POŠALJI PORUKU

Ostavite svoju poruku*

O NAMA
Since its establishment in 2004, has specialized in the research, development, design, and manufacturing of high-end cable equipment. After more than a decade of development and continuous effort, our company has grown to encompass three manufacturing plants, an IoT technology company, and the Kunshan Newtopp branch.
Newtopp Precision je nacionalno visokotehnološko poduzeće i dobilo je certifikat kvalitete ISO9001 i certifikat sustava upravljanja okolišem ISO14001. Pokrivajući 50 hektara, tvrtka se može pohvaliti nezavisnim centrom za istraživanje i razvoj, centrom za završnu obradu i kabinom za bojanje, integrirajući istraživanje i razvoj, dizajn, proizvodnju i prodaju. Posvećeni smo pružanju kupcima visokokvalitetnih proizvoda i izvrsne usluge.
As a professional Stroj za umotavanje kabela supplier and Stroj za umotavanje kabela company, Our company's sustainable development along the way is inseparable from the support and trust of our customers. The large enterprises have long-term cooperation with many customers from all walks of life.

POČASNA POTVRDA
CERTIFIKAT
POVEZANI PROIZVODI
NAJNOVIJA AŽURIRANJA
ŠTO JE VIJEST
INDUSTRIJA ZNANJE

A Stroj za umotavanje kabela je ključni dio opreme u procesu proizvodnje žice i kabela, dizajniran za uvijanje više pojedinačnih žica ili vodiča u jedinstvenu višestruku strukturu s definiranom duljinom i smjerom polaganja. Ova oprema ima široku primjenu u proizvodnji energetskih kabela, komunikacijskih kabela, kabela za prijenos podataka, automobilskih kabela, novih energetskih kabela i industrijskih specijalnih kabela. Preciznom kontrolom nagiba, napetosti i rotacijske stabilnosti, stroj za umotavanje kabela osigurava konzistentnost vodiča, mehaničku čvrstoću i stabilnu električnu izvedbu.

U modernim linijama za proizvodnju kabela, stroj za umotavanje kabela ne samo da oblikuje vodič, već također izravno utječe na fleksibilnost kabela, otpornost na zamor, kapacitet nosivosti struje i stabilnost kasnijih procesa kao što su ekstruzija, spajanje vrpcom i kabliranje.

Uobičajene funkcije i karakteristike strojeva za umotavanje kabela

Iako se različiti modeli razlikuju u strukturi i konfiguraciji, svi strojevi za umotavanje kabela dijele nekoliko ključnih karakteristika:

  • Jedinstvena namjena : Upredeni vodiči od bakra, aluminija ili legure

  • Osnovna funkcionalnost : Precizna kontrola duljine polaganja, smjera uvijanja i geometrije vodiča

  • Fokus na izvedbu : Visoka preciznost uvijanja, stabilan rad i dosljedna kontrola napetosti

  • Visoka integracija sustava : Koordinirani rad s postoljima za otplatu, nosačima i sustavima za namatanje

  • Široka industrijska primjenjivost : Prikladno za napajanje, komunikaciju, automobilsku industriju i proizvodnju novih energetskih kabela

Princip rada stroja za umotavanje kabela

Princip rada stroja za umotavanje kabela temelji se na kontroliranom rotacijskom kretanju. Višestruke pojedinačne žice dovode se iz isplatnih jedinica i uvijaju oko središnje osi kroz rotirajući kavez, cijev, bubanj ili konzolnu strukturu. Brzina primanja i brzina rotacije su sinkronizirane kako bi se postigao potreban nagib uvojka.

Ključni operativni elementi uključuju:

  • Rotirajuće komponente koje generiraju usukano gibanje

  • Stabilna opskrba žicom iz sustava otplate

  • Mehanizmi za kontrolu napetosti koji osiguravaju ravnomjerno opterećenje svake žice

  • Jedinice za preuzimanje koje održavaju konačnu strukturu vodiča

Ovo se načelo primjenjuje na postupke jednostrukog upredanja, višeslojnog upredanja i procesa upredanja unatrag.

Glavni tipovi strojeva za umotavanje kabela

Vrsta stroja Metoda rada Prikladni dirigenti Tipične primjene
Planetarni stroj za umotavanje kaveznog tipa Planetarna rotacija Bakar/aluminij velikog presjeka Strujni i energetski kablovi
Stroj za umotavanje cijevi Velika brzina rotacije cijevi Vodiči malog presjeka Komunikacijski i upravljački kabeli
Drum Twister Nasukanje rotirajućeg bubnja Višeslojni užetni vodiči Kablovi srednjeg i visokog napona

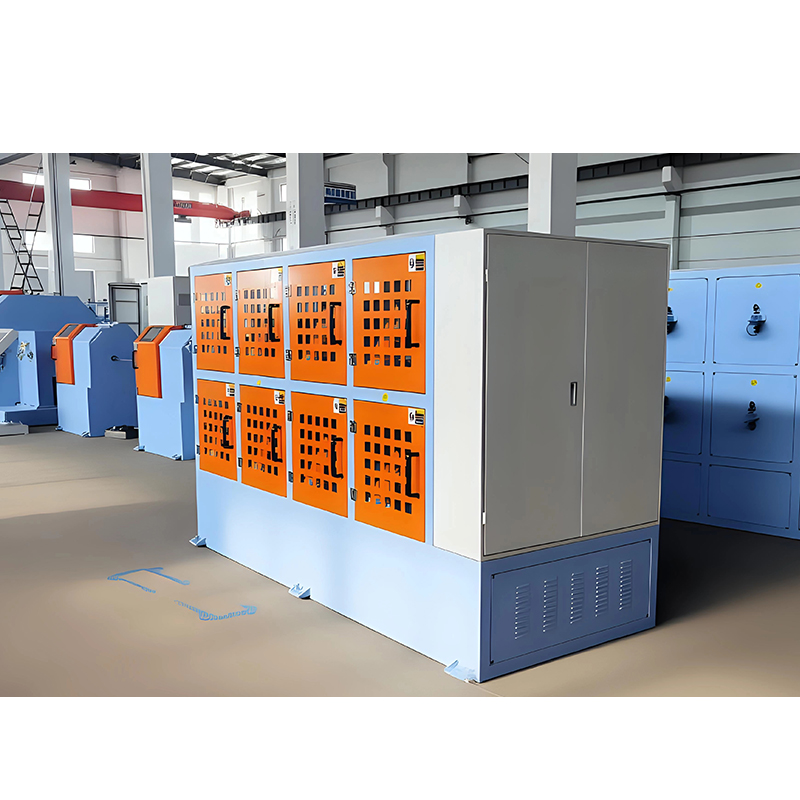

Konzolni Single Twister Konzolni jednožilni Jednoslojni ili upareni vodiči Podatkovni kabeli, kabeli za automobile
Back-twist twinning stroj Stražnji uvojak Upareni vodiči Mrežni i signalni kablovi
Stroj za umotavanje bakrene žice Namjensko umotavanje vodiča Goli ili pokositreni bakar Savitljivi vodiči

Jiangsu Newtopp Precision Machinery Co., Ltd. pruža sveobuhvatan raspon opreme za umotavanje, dopuštajući fleksibilnu konfiguraciju na temelju veličine vodiča, strukture kabela i zahtjeva proizvodnog kapaciteta.

Tipični scenariji primjene

  • Proizvodnja kabela za automobile : Fleksibilni višežilni vodiči s poboljšanom otpornošću na vibracije

  • Podatkovni i komunikacijski kabeli : Uparite umotavanje kako biste osigurali dosljednost signala

  • Novi energetski kablovi : Višestruke strukture koje podržavaju visoku struju i fleksibilnost

  • Industrijski upravljački kabeli : Stabilna duljina polaganja za kompatibilnost s postupcima lijepljenja i ekstruzije

U mnogim proizvodnim linijama, strojevi za umotavanje kabela rade u kombinaciji s linijama za ekstruziju i strojevima za lijepljenje kako bi formirali kontinuirane proizvodne sustave.

Usporedba s drugom opremom za uvijanje

Stavka za usporedbu Stroj za umotavanje kabela Stroj za uvijanje
Primarna funkcija Uvijanje vodiča Uvijanje para ili kabliranje
Strukturna složenost viši Niže
Faza proizvodnje Proizvodnja vodiča Kabliranje ili strukturiranje signala
Zahtjev za preciznošću visoko srednje

Strojevi za umotavanje kabela usmjereni su na formiranje vodiča, a ne na konačno sastavljanje kabela.

Često postavljana pitanja (FAQ)

P1: Može li stroj za umotavanje kabela raditi s višestrukim veličinama vodiča?
O: Da. Podešavanjem alata, kaveza za upredanje i parametara procesa mogu se prilagoditi različiti promjeri žice.

P2: Kako se kontrolira nagib nasukavanja?
O: Kroz sinkroniziranu kontrolu brzine vrtnje i brzine linije.

P3: Može li se stroj integrirati s linijama za ekstruziju?
O: Većina modela podržava inline rad s opremom za ekstruziju i vrpcu.

P4: Koje čimbenike treba uzeti u obzir pri odabiru stroja?
O: Materijal vodiča, raspon promjera, potrebna duljina polaganja, brzina proizvodnje i nizvodni procesi.
