Odabir pravog stroj za uvijanje žice određuje kvalitetu, fleksibilnost i nosivost struje svakog višežilnog vodiča proizvedenog u vašem pogonu. A stroj za uvijanje žice uvija pojedinačne metalne žice zajedno u jednoličan snop, a odabir optimalne vrste stroja - bilo da se radi o dvostrukom upredanom skupljaču, planetarnom užetu ili užetu s krutim kavezom - izravno utječe na brzinu proizvodnje, stopu otpada i dugoročne operativne troškove. Ovaj vodič pruža uvid temeljen na dokazima o tome kako ovi strojevi rade, uspoređuje glavne vrste s podacima o performansama i odgovara na najhitnija pitanja s kojima se suočavaju proizvođači kabela i inženjeri elektrotehnike.

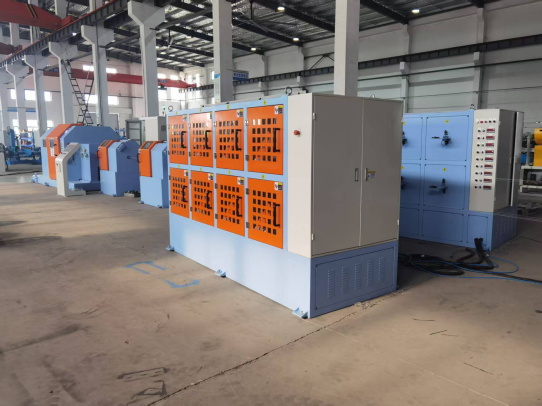

Što je stroj za umotavanje žice?
Stroj za umotavanje žice osnovni je dio opreme koji spaja više pojedinačnih žica u kohezivni umotani vodič s vrhunskim mehaničkim i električnim svojstvima. Za razliku od čvrstog vodiča, višežilni vodič nudi dramatično veću fleksibilnost i otpornost na kvar uslijed zamora, zbog čega međunarodne norme kao što je IEC 60228 klasificiraju vodiče prema njihovoj klasi upletenosti. Stroj uvlači pojedinačne žice s namotanih namotaja, poravnava ih kroz ploču za polaganje ili nosni konus i primjenjuje kontrolirano uvijanje kako bi formirao slojeve spiralno namotanih niti oko središnje jezgre.
Moderno stroj za uvijanje žices podnosi presjeke vodiča od 0,05 mm² (za ultra-fine medicinske kabele) do preko 1000 mm² (za vodove za prijenos električne energije). Prema podacima koje je CRU Group objavio 2025., globalno tržište užetanih bakrenih i aluminijskih vodiča raste za 3,2% godišnje, potaknuto ekspanzijom električnih vozila i obnovljivih izvora energije. Taj je rast potaknuo proizvođače da usvoje brže i preciznije stroj za uvijanje žices sposoban održavati tolerancije položene duljine unutar ±1% pri brzinama linije većim od 200 metara u minuti.

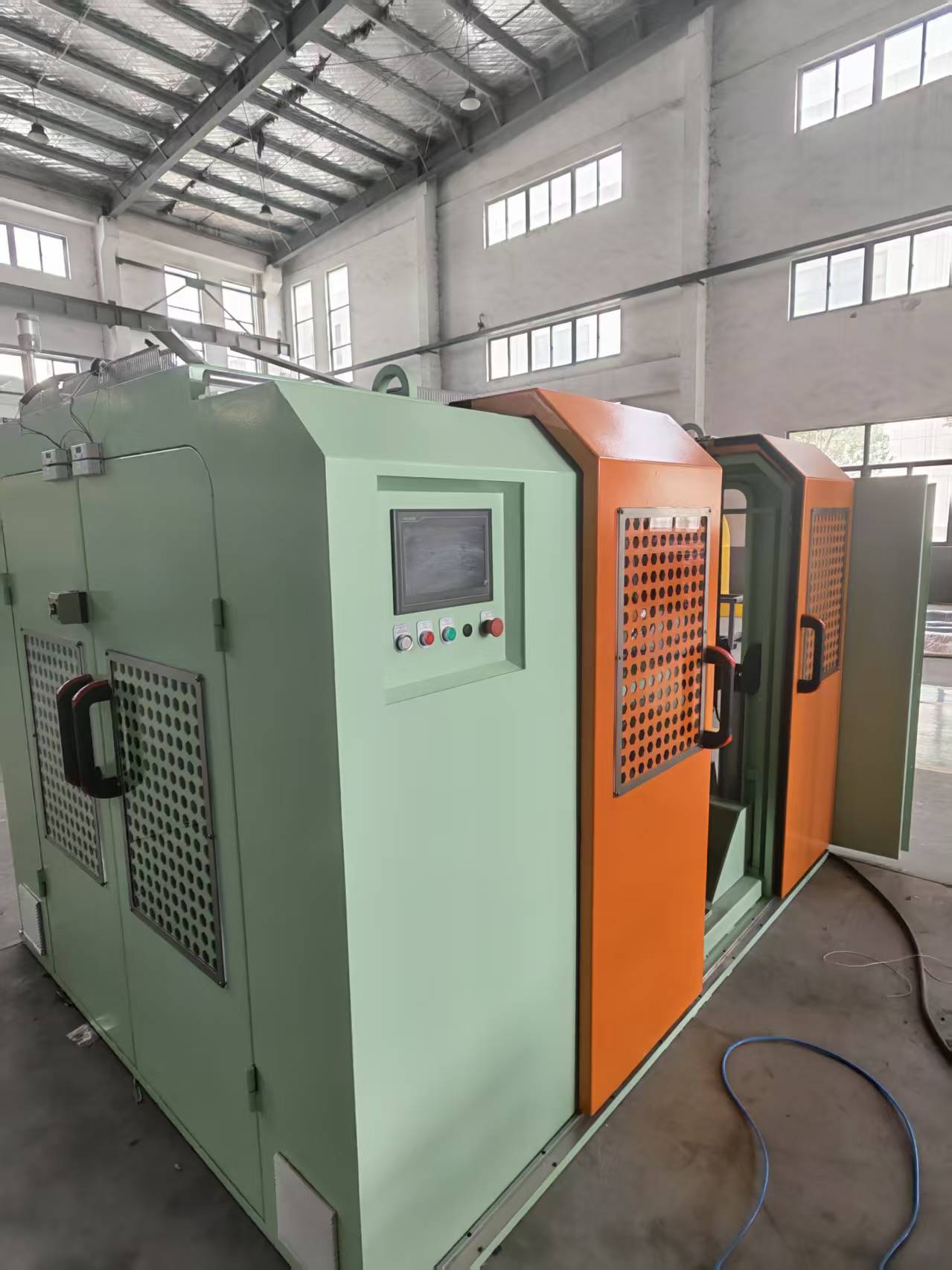

Kako radi stroj za umotavanje žice
Osnovno načelo rada stroja za umotavanje žice uključuje rotiranje skupa elemenata koji nose žicu oko uzdužne osi dok se sklopljene niti provlače kroz matricu za zatvaranje precizno kontroliranom brzinom. Omjer između brzine rotacije (okreta u minuti) i linearne brzine preuzimanja definira duljinu polaganja, što je udaljenost potrebna da jedna nit završi spiralu od 360 stupnjeva oko jezgre. Kraća duljina polaganja daje fleksibilniji vodič, ali nešto većeg otpora, dok duža duljina polaganja maksimizira vodljivost i vlačnu čvrstoću.

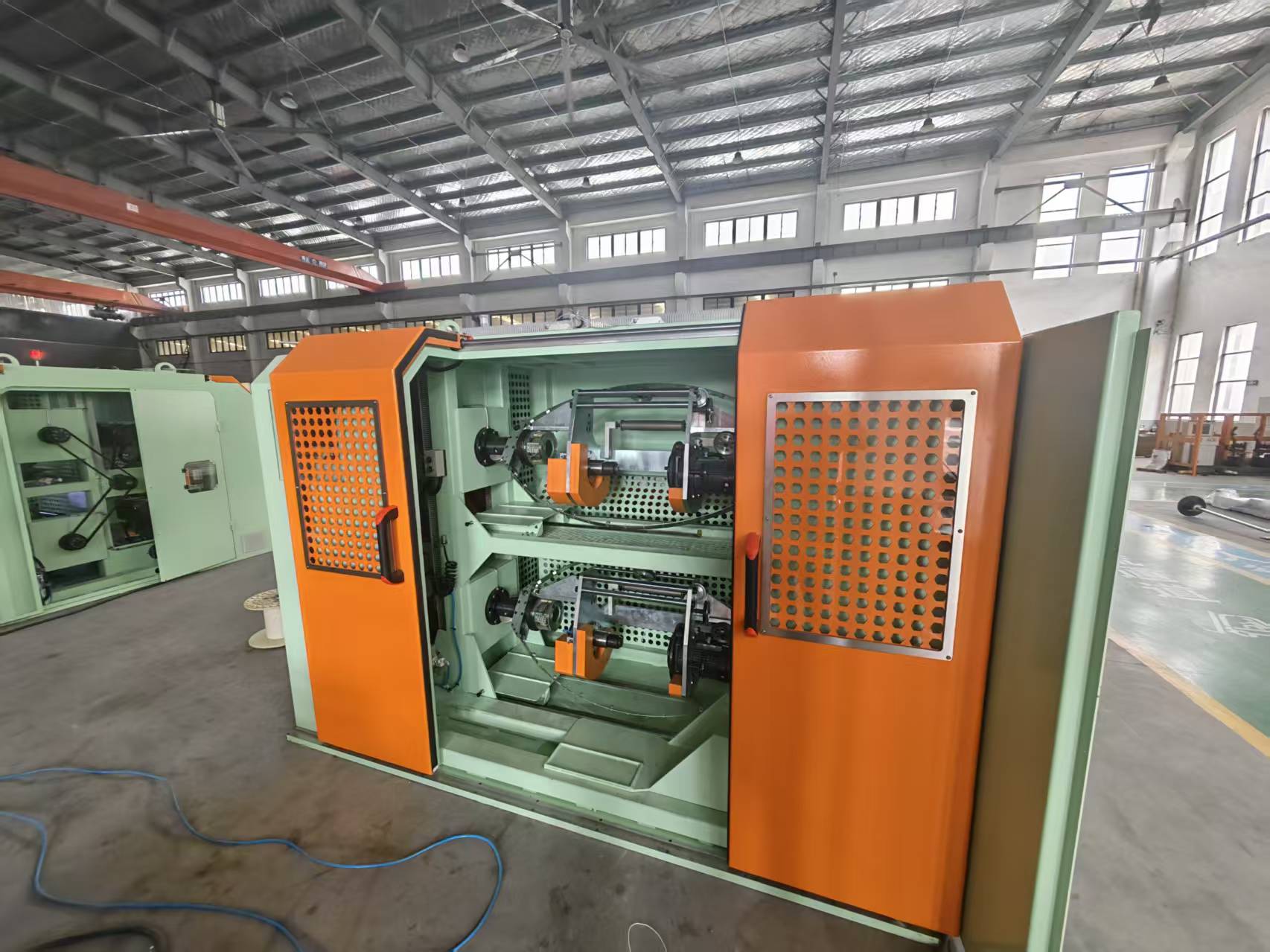

Ovisno o dizajnu stroj za uvijanje žice , uvijanje se može izvesti rotirajućim lukom (kod strojeva s dvostrukim uvijanjem), rotirajućim kavezom (kod krutih užeta) ili pojedinačno rotirajućim bobinima (kod planetarnih užeta). Sve vrste dijele zajednički zahtjev: pojedinačne žice moraju ostati pod kontroliranom zategnutošću kako bi se spriječilo petljanje i osigurala dosljedna geometrija niti. Cijeli proces nadzire programabilni logički kontroler (PLC) koji prilagođava brzinu motora i napetost u stvarnom vremenu. Podaci iz industrije pokazuju da digitalna kontrola napetosti može smanjiti otpad uzrokovan lomom žice do 45% u usporedbi s čisto mehaničkim sustavima.

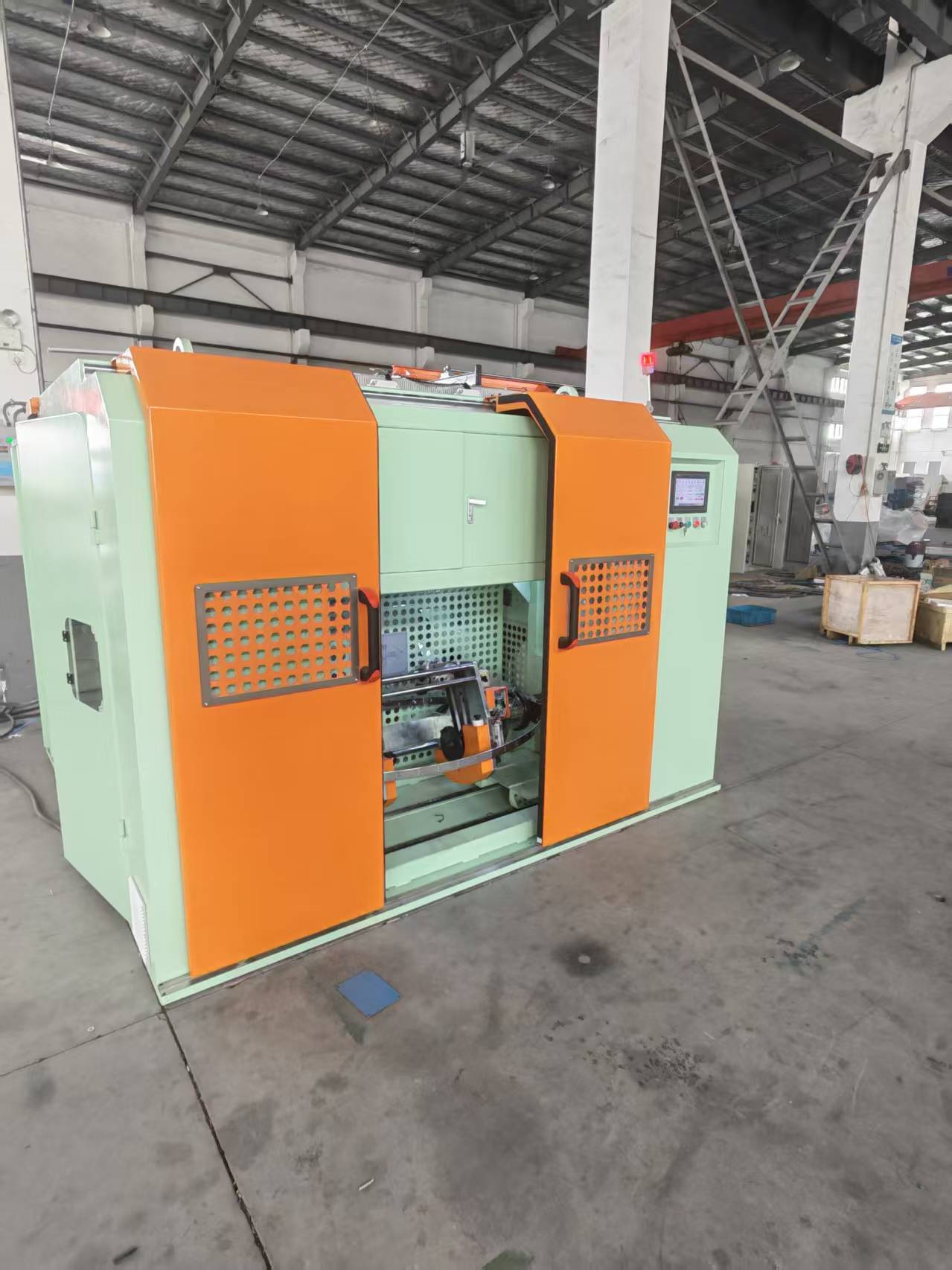

Glavne vrste strojeva za umotavanje žice: detaljna usporedba
Niti jedan dizajn stroja za umotavanje žice ne odgovara svim proizvodnim scenarijima; svaki tip stroja cilja na određeni raspon veličine vodiča, obujam proizvodnje i zahtjeve za preciznošću dužine polaganja. Tablica u nastavku prikazuje kontrast pet široko korištenih konfiguracija, omogućujući izravnu procjenu temeljenu na podacima.
| Vrsta stroja | Metoda uvijanja | Raspon vodiča (mm²) | Maksimalna brzina linije (m/min) | Tipična preciznost položene duljine | Primarna primjena |
|---|---|---|---|---|---|
| Double Twist Buncher | Rotirajući luk, dva okreta po okretaju | 0,05 – 16 | Do 300 | ±2% | Žice za automobile, savitljive užadi |
| Planetarni Strander | Individualna rotacija špulice, bez uvijanja na osi žice | 10 – 630 (prikaz, stručni). | Do 80 | ±0,5% | Energetski kabeli, zbijeni vodiči |
| Čvrsti kavezni upredivač | Fiksni kavez se okreće kao jedinica | 16 – 1200 (prikaz, stručni). | Do 60 | ±1% | Nadzemni dalekovodi |
| Single Twist Strander | Jedno okretanje po okretaju namotaja | 0,5 – 50 | Do 150 | ±1,5% | Kontrolni kablovi, srednjenaponski |
| Cjevasti Strander | Žice prolaze kroz rotirajuću cijev | 0,2 – 95 | Do 200 | ±1% | Instrumentacijski kabel, oklopljena žica |
Snopovi s dvostrukim uvijanjem dominiraju brzom proizvodnjom finožilnih vodiča, dok su planetarni snopovi nezamjenjivi za jednoslojne i zbijene vodiče koji zahtijevaju nulto uvijanje na pojedinačnim žicama. Odabir a stroj za uvijanje žice također mora uzeti u obzir broj špulica: planetarni utikač od 630 mm obično prima 6, 12, 18 ili 24 špulice, izravno određujući najveći broj niti u sloju.
Ključni čimbenici za odabir stroja za umotavanje žice
Vaš optimalni stroj za umotavanje žice definiran je s pet mjerljivih varijabli: poprečnim presjekom vodiča, željenom duljinom polaganja, obujmom proizvodnje, vrstom materijala i potrebom za koncentričnim ili umotanjem u snop. Sustavna procjena prema donjem redoslijedu pomoći će vam da izbjegnete skupe greške u prevelikim specifikacijama ili premalom kapacitetu.
- Definirajte specifikaciju vodiča. Odredite gotovu veličinu vodiča (mm² ili AWG), broj pojedinačnih žica i promjer žice. Na primjer, savitljivi vodič klase 5 prema IEC 60228 zahtijeva određeni broj niti i promjer koji diktira minimalni broj bobina na stroj za uvijanje žice .
- Odredite potrebnu duljinu i smjer polaganja. Planetarni upredivač može održavati duljinu polaganja samo 8 puta veću od promjera vodiča bez oštećenja žica, dok dvostruki upredni snop najbolje radi s omjerima polaganja od 10:1 do 20:1. Smjer polaganja (S ili Z) se na modernim strojevima postavlja elektronski.
- Izračunajte ciljani učinak u kilogramima na sat. Za dvostruku upletenu žicu koja proizvodi užetu žicu od 1,5 mm² pri 250 m/min, učinak može doseći približno 45 kg/h. Koristite ovu brojku kako biste osigurali stroj za uvijanje žice može zadovoljiti kapacitet vaše knjige narudžbi.
- Procijenite kompatibilnost materijala. Bakreni, aluminijski i pokositreni vodiči zahtijevaju posebne materijale za luk ili valjke kako bi se spriječilo oštećenje površine. Na primjer, aluminijsko uže ima koristi od vodilica obloženih keramikom za smanjenje nakupljanja oksidne prašine.
- Procijenite vrijeme automatizacije i promjene. Strojevi s automatskim punjenjem špulice i laserskim mjerenjem duljine polaganja mogu smanjiti vrijeme prijelaza s 45 minuta na manje od 10 minuta, što je ključna prednost za proizvodnju kratkih serija.
Usporedba brzine proizvodnje i rezultata
Proizvodni učinak stroja za umotavanje žice u osnovi je ograničen mehaničkom brzinom rotirajućih komponenti i kapacitetom preuzimanja. Tablica u nastavku pruža realne izlazne podatke za tri uobičajene konfiguracije, temeljene na stvarnim specifikacijama proizvođača za višežilni bakreni vodič od 1,5 mm².
| Vrsta stroja | Brzina linije (m/min) | Izlaz (kg/h) | Potrošnja energije (kW) | Stopa otpada (%) |
|---|---|---|---|---|
| Double Twist Buncher | 280 | 48.5 | 15 | 0.8 |
| Planetarni Strander (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| Čvrsti kavezni upredivač | 55 | 18.2 | 30 | 0.5 |
Dvostruko okretni skupljač postiže gotovo dvostruko veći učinak od planetarnog užeta za isti poprečni presjek, ali planetarni dizajn smanjuje stopu otpada za više od 60%. Ovaj kompromis između brzine i preciznosti je u srcu svakoga stroj za uvijanje žice odluka o kupnji.
Primjene u ključnim industrijama
Sektor krajnje upotrebe diktira klasu umotavanja i stoga potrebnu specifičnu tehnologiju stroja za umotavanje žice. Sljedeći sektori oslanjaju se na višežilne vodiče koje proizvode ovi strojevi:
- Automobilski kabelski snopovi – Snopovi s dvostrukim uvijanjem proizvode tankostjedne, visoko fleksibilne užetane vodiče potrebne za ožičenje u motornom prostoru, gdje je otpornost na vibracije najvažnija.
- Prijenos i distribucija električne energije – Čvrsti kavezni i planetarni kablovi proizvode zbijene koncentrične vodiče za srednje i visokonaponske kabele do 500 kV, osiguravajući ravnomjernu raspodjelu struje.
- Sustavi obnovljivih izvora energije – Kablovi solarnih farmi i vjetroturbina zahtijevaju fino upletene, pokositrene bakrene vodiče proizvedene na brzim skupljačima kako bi bili otporni na koroziju i toplinske cikluse.
- Željeznica i masovni prijevoz – Kabeli za željeznička vozila zahtijevaju iznimno fleksibilne vodiče (klasa 6 prema IEC 60228) koji se često proizvode na planetarnim strojevima kako bi se postigao ultra-fini broj užadi.
- Medicinski uređaji i robotika – Ultra-fino umotavanje ispod 0,05 mm² koristi specijalizirane cjevaste ili jednostruke upredene užete kako bi se izbjeglo lomljenje osjetljivih bakrenih žica ili žica od bakrenih legura.
Analiza troškova i povrat ulaganja
Stroj za umotavanje žice predstavlja značajnu kapitalnu investiciju, ali detaljna analiza ukupnog troška vlasništva često otkriva da se skuplji stroj s preciznom kontrolom isplati unutar tri godine kroz smanjeni otpad i brže izmjene. Donja tablica uspoređuje petogodišnju strukturu troškova za dvostruki upredni skupljač naspram planetarnog upredavača, uz pretpostavku da rad u jednoj smjeni proizvodi 200 tona upredanog bakra godišnje.
| Troškovna kategorija | Double Twist Buncher | Planetarni Strander (12 bobbin) |
|---|---|---|
| Početna cijena opreme (USD) | 85 000 dolara | 210 000 dolara |
| Godišnji trošak energije (0,12 USD/kWh) | 2160 dolara | 3170 dolara |
| Prosječni gubitak otpada po godini | 4600 dolara | 1800 dolara |
| Tipični trošak održavanja / godina | 3200 dolara | 4800 dolara |
| Ukupni 5-godišnji operativni trošak | 135 800 dolara | 258 650 dolara |
Za proizvođače specijalizirane za automobilske vodiče s tankim stijenkama, dvostruki upleteni buncher nudi najnižu cijenu po kilogramu. Za komunalije koje zahtijevaju zbijene koncentrične vodiče, planetarni stroj za uvijanje žice ostaje jedini tehnički održiv izbor unatoč višim početnim troškovima.
Najbolji postupci održavanja za dug životni vijek stroja
Preventivno održavanje na stroju za umotavanje žice usredotočeno je na tri elementa: inspekciju lučnog ili kaveznog ležaja, kalibraciju senzora napetosti i praćenje istrošenosti vodilice žice. Čak i manja odstupanja u ovim komponentama mogu dovesti do grešaka u duljini polaganja i oštećenja vodiča. Strukturirana rutina održavanja daje mjerljive rezultate; istraživanje 47 tvornica kabela koje je provelo Wire Association International iz 2022. pokazalo je da su objekti s tjednim preventivnim održavanjem prijavili 27% manje neplaniranih zastoja nego oni s mjesečnim provjerama.
- Pregledajte lučne ležajeve i karbonske četkice svakih 200 radnih sati. U dvostrukim okretnim buncherima, istrošeni lučni ležajevi uzrokuju vibracije koje izravno utječu na konzistentnost duljine polaganja. Zamijenite ležajeve koji pokazuju radijalnu zračnost veću od 0,02 mm.
- Mjesečno kalibrirajte senzore za ruku plesača i napetost. Odstupanje napetosti veće od 5% između pojedinačnih žica rezultira neravnomjernim uvijanjem i može stvoriti mjesta visokog otpora u gotovom vodiču.
- Zamijenite keramičke ili čelične vodilice žice na prvi znak utora. Dubina utora veća od 0,1 mm može oštetiti površinu žice i unijeti čestice oksida u žicu, smanjujući vodljivost.
- Podmažite zupčanike i mehanizme za pomicanje prema rasporedu OEM-a. Koristite navedeni stupanj masti; neodgovarajuća maziva mogu dovesti do pregrijavanja mjenjača u samo 500 sati neprekidnog rada.
- Jednom tjedno provjerite duljinu nesenja pomoću laserskog mjernog sustava. Periodičko pomicanje duljine polaganja često ukazuje na proklizavanje kotača ili istrošenu spojku enkodera, što se može ispraviti prije nego proizvede proizvod izvan specifikacije.
Automatizacija i industrija 4.0 u strojevima za umotavanje žice
Najnoviji strojevi za umotavanje žice integriraju praćenje duljine polaganja u stvarnom vremenu, algoritme za prediktivno održavanje i sustave za automatsku izmjenu bobina kako bi podigli ukupnu učinkovitost opreme (OEE) iznad 85%. Senzori vibracija na ležajevima pramca i motora dostavljaju podatke središnjem upravljaču koji predviđa kvar ležaja do 60 sati unaprijed, omogućujući planiranu zamjenu umjesto hitnog isključivanja. Automatizirano umetanje špulice smanjuje intervenciju operatera s 12 ručnih promjena po smjeni na nulu, praktički eliminirajući najčešći uzrok lomljenja užeta povezanog s postavljanjem.
Sa stajališta kvalitete, nizovi laserskih mikrometara kontinuirano mjere promjer užetanog vodiča i uspoređuju ga s ciljnom vrijednošću. Ako se promjer pomakne za više od 0,02 mm, PLC prilagođava brzinu kotača ili napetost špulice kako bi ispravio pogrešku. Prema tehničkom dokumentu iz 2024. predstavljenom na Međunarodnom simpoziju žice i kabela, ova kontrola zatvorene petlje smanjila je varijaciju promjera za 68% u usporedbi s konvencionalnim strojevima otvorene petlje. Kako standardi povezivanja kao što je OPC UA postaju univerzalni, svaki stroj za uvijanje žice sada može izravno komunicirati s izvršnim sustavom proizvodnje u tvornici, osiguravajući sljedivost do razine pojedinačnog koluta.
Često postavljana pitanja
Koja je razlika između bunchinga i koncentričnog nasukavanja?
Bunching, izvedeno na dvostrukom uvijanju stroj za uvijanje žice , uvija sve žice zajedno u istom smjeru bez definirane geometrijske strukture slojeva. Koncentrično umotavanje, koje se obično izvodi na planetarnoj ili krutoj uprednici, raspoređuje žice u precizne spiralne slojeve oko središnje jezgre. Koncentrični vodiči imaju glađu površinu i ravnomjerniju raspodjelu struje, dok su vodiči u snopu fleksibilniji i brži za proizvodnju.
Kako duljina polaganja utječe na performanse vodiča?
Položena duljina ima izravan obrnuti odnos s fleksibilnošću i izravan odnos s vodljivošću. Kratka duljina polaganja (npr. 8-12 puta vanjskog promjera) povećava fleksibilnost, ali malo povećava električni otpor jer putanja struje postaje duža. u a stroj za uvijanje žice , duljina polaganja je postavljena omjerom brzine preuzimanja i broja okretaja u minuti rotatora i mora ostati unutar tolerancije specificirane standardima kao što je ASTM B8 za bakrene vodiče s koncentričnim polaganjem.
Može li jedan stroj savijati i bakar i aluminij?
Da, najmodernije stroj za uvijanje žices može obraditi i bakar i aluminij, ali se moraju prilagoditi vodilice žice, čahure i postavke napetosti. Niža vlačna čvrstoća aluminija i sklonost stvaranju oksidne prašine zahtijevaju smanjenu povratnu napetost (obično 10–15% nižu nego kod bakra) i upotrebu keramičkih ili poliranog nehrđajućeg čelika za kontaktne površine kako bi se spriječilo habanje.
Koji su znakovi da stroju za upredanje treba zamijeniti ležaj?
Povećane vibracije koje se osjećaju na okviru stroja, ritmička promjena buke tijekom rada i pomicanje dužine polaganja izvan ±2% bez odgovarajuće PLC naredbe, sve to ukazuje na potencijalno trošenje ležaja. Na dupli okret stroj za uvijanje žice , pramčane ležajeve treba zamijeniti kada brzina vibracija prijeđe 4,5 mm/s RMS, mjereno na kućištu ležaja.
Pravo ulaganje u stroj za umotavanje žice
Odabir a stroj za uvijanje žice u osnovi je odluka o balansiranju brzine i geometrijske preciznosti, kapitalnih troškova i gubitka otpada. Za proizvodnju velikih količina savitljivih vodiča ispod 10 mm², dvostruki uvojni skupljač nudi neusporediv učinak po dolaru. Za energetske kabele i zbijene koncentrične vodiče, planetarni ili kruti kavezni upredivač nije samo poželjan, već je i tehnički neophodan za ispunjavanje međunarodnih standarda. Usklađivanjem vaših proizvodnih zahtjeva s ovdje prikazanim podacima i usporedbama, možete odrediti a stroj za uvijanje žice koji će osigurati dosljednu kvalitetu i snažan povrat ulaganja iu sljedećem desetljeću.
