Što je planetarni stroj za nasukavanje?

A planetarni stroj za uvijanje je visoko specijalizirani dio opreme za proizvodnju žice i kabela koji uvija više žica zajedno oko središnje jezgre ili osi dok održava apsolutnu ravnost i napetost svake pojedinačne niti kroz jedinstveno planetarno gibanje. Za razliku od tradicionalnog snopa ili krutih kaveznih lanaca, a planetarni stroj za uvijanje osigurava da se svaka špulica okreće oko vlastite osi dok kruži oko središnje osovine stroja, potpuno eliminirajući bilo kakvo nepoželjno uvijanje ili unatrag uvijanje pojedinačnih filamenata. Prema industrijskim podacima Međunarodne udruge za žice i strojeve (IWMA), planetarna tehnologija upredanja postala je nezamjenjiva u proizvodnji visokonaponskih energetskih kabela, podmorskih kabela i sofisticiranih linija za prijenos podataka, gdje su preciznost duljine polaganja i mehanički integritet užetanog vodiča najvažniji za konačnu električnu izvedbu i radnu sigurnost.

Što je planetarni stroj za nasukavanje i kako radi?

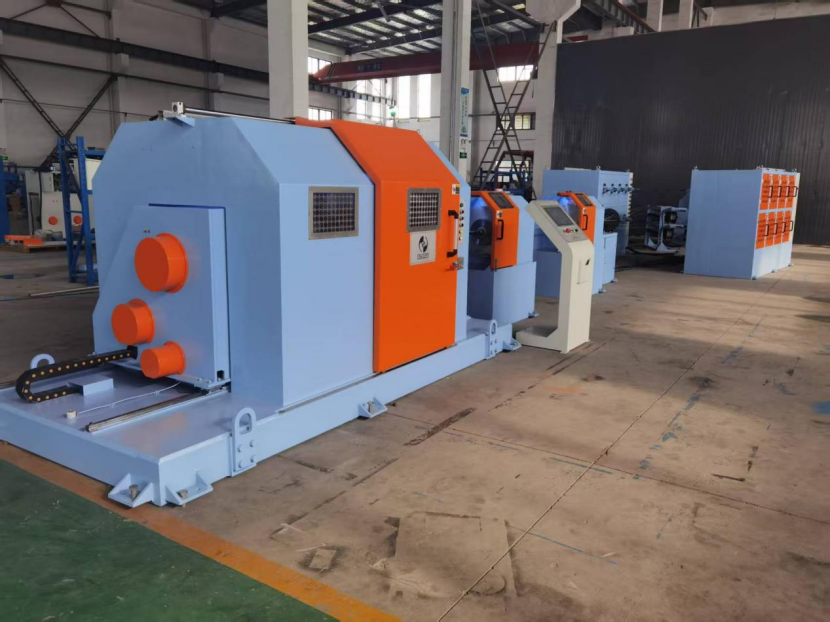

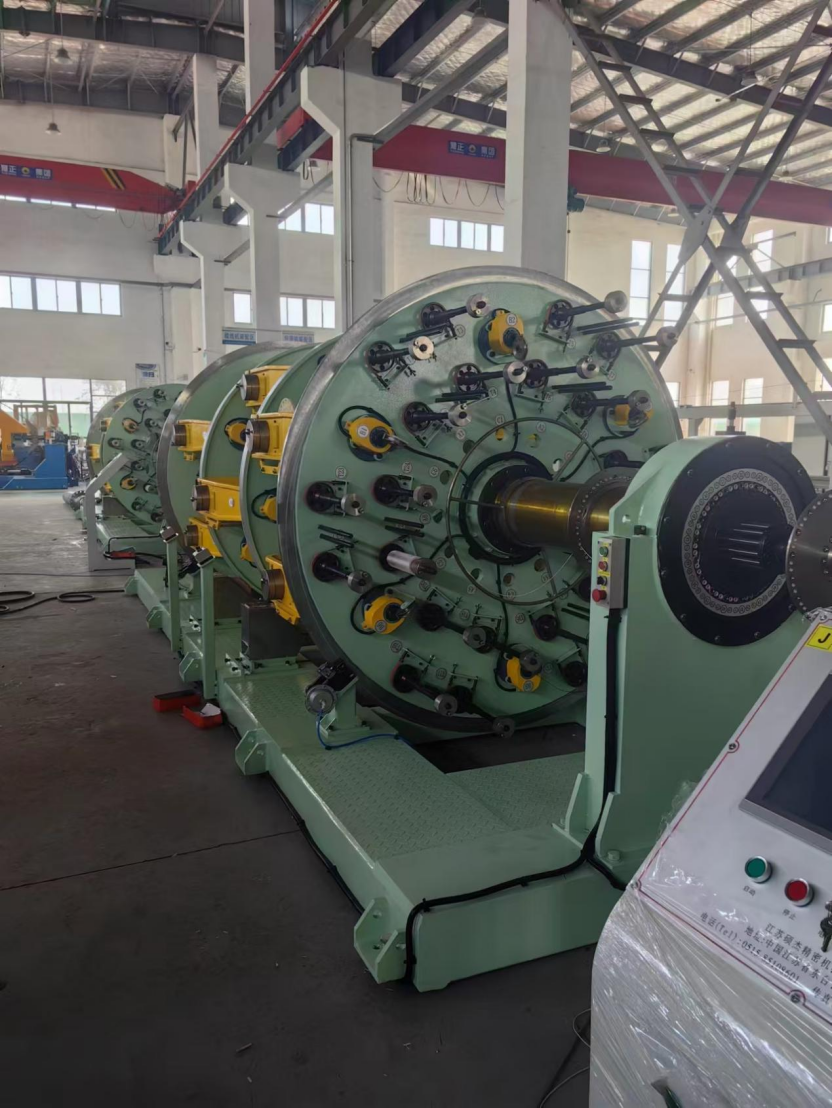

Planetarni stroj za umotavanje rotacijski je sustav s više špulica u kojem je svaka isplativa bobina montirana na vlastitu rotirajuću podlogu s pojedinačnim pogonom unutar većeg rotirajućeg glavnog okvira, što omogućuje uvijanje pojedinačnih žica bez ikakvog torzijskog naprezanja ili nekontrolirane deformacije. Temeljno načelo a planetarni stroj za uvijanje može se usporediti s kretanjem Zemlje oko Sunca: baš kao što se Zemlja okreće oko svoje osi dok kruži oko Sunca, svaka žičana žica u stroju rotira oko vlastitog središta kako bi otplatila žicu, dok se istovremeno nosi kružnom putanjom oko središnje točke okupljanja užetanog vodiča. Ovaj dvostruki rotacijski mehanizam je kritičan jer neutralizira povratno uvijanje koje bi se inače nakupilo u svakoj žici ako bi se povukla s nepokretne bobine dok se spiralno okreće oko jezgre. U standardnom polaganju, ploča za polaganje od 1/2 inča (12,7 mm) s 18 bobina može obraditi do 37 pojedinačnih žica u jednom prolazu, pri čemu brzina vrtnje glavnog rotora doseže do 100 do 300 okretaja u minuti ovisno o veličini stroja i debljini žice. Cjelokupnim radom upravljaju sinkronizirani servo motori i programabilni logički kontroleri (PLC-ovi) koji osiguravaju da se duljina polaganja — aksijalna udaljenost potrebna za jedan potpuni okret užeta oko jezgre — održava unutar tolerancije manje od ±1% . Wire Association International izvještava da je ova razina preciznosti neophodna za višeslojno koncentrično uvijanje koje se koristi u energetskim kabelima srednjeg i visokog napona, gdje čak i manje nedosljednosti u duljini polaganja mogu stvoriti lokalne točke električnog naprezanja koje dovode do djelomičnog pražnjenja i preranog kvara izolacije.

Kritične prednosti planetarnog nasukavanja u odnosu na konvencionalne metode

Definirajuća prednost planetarnog stroja za uvijanje je njegova sposobnost proizvodnje užetanog vodiča potpuno bez torzije, koji čuva svojstva istezanja i čvrstoću na prekid pojedinačnih žica uz postizanje vrhunske geometrijske jednolikosti. U konvencionalnom krutom kaveznom užetu ili cjevastom užetu, špulice su fiksirane unutar rotirajućeg okvira, a žica se izvlači preko prirubnice, uvodeći uvijanje od 360 stupnjeva u svaku žicu za svaku potpunu rotaciju kaveza oko jezgre. Ovo uvijanje trajno deformira žicu, smanjujući njenu vlačnu čvrstoću i čineći je podložnom kavezu za ptice—stanje kada se vanjske niti gotovog kabela odvajaju od jezgre pod utjecajem savijanja ili napetosti. Nasuprot tome, planetarno gibanje a planetarni stroj za uvijanje poništava uvijanje, što rezultira pramenom koji savršeno ravno leži unutar strukture kabela. To omogućuje višežilnom vodiču da postigne faktor punjenja - omjer ukupne površine poprečnog presjeka žica i površine poprečnog presjeka vodiča - do 93% do 95% , što maksimizira električnu vodljivost za određeni promjer. Za bakrene ili aluminijske vodiče u prijenosu energije, ovo poboljšanje gustoće izravno se pretvara u smanjeni otpor linije i niže I²R gubitke. Osim toga, glatka, kompaktna površina planetarno užetanog vodiča smanjuje zračne raspore i izbočine koji mogu uzrokovati koronsko pražnjenje u visokonaponskim kabelima koji rade iznad 110 kV. Smanjenjem potrebe za opsežnim snimanjem i probiranjem, proizvođači mogu značajno uštedjeti materijalne troškove tijekom velikih proizvodnih serija.

Gdje se planetarni strojevi za umotavanje koriste u modernoj industriji?

Planetarni strojevi za uvijanje prvenstveno se koriste u proizvodnji vodiča visokih performansi gdje su mehanički i električni zahtjevi toliko strogi da je čak i mala količina izobličenja žice ili nepravilnosti u dužini polaganja neprihvatljiva. Ključna područja primjene su sljedeća:

• Visokonaponski i ekstravisokonaponski energetski kabeli: Savršeno zbijeni vodiči bez torzije proizvedeni od strane a planetarni stroj za uvijanje neophodni su za XLPE-izolirane kabele nazivnog napona od 66 kV do 500 kV. Prema CIGRE tehničkoj brošuri 720, glatka vanjska površina planetarno užetanog segmentnog vodiča (Milliken vodič) smanjuje rizik od električnog stabla na sučelju vodiča i izolacije, što je vodeći uzrok dugotrajnog kvara kabela u podzemnim prijenosnim mrežama.
• Podmorski i podmorski energetski kablovi: Ovi kabeli su izloženi kontinuiranom dinamičkom savijanju i napetosti tijekom operacija polaganja. Visoka vlačna čvrstoća i fleksibilnost koju zadržavaju upletene bakrene ili aluminijske žice bez uvijanja ključne su za sprječavanje loma vodiča. Jedan kvar na podmorskom kabelu može rezultirati troškovima popravka koji premašuju nekoliko milijuna dolara, kako su primijetili industrijski analitičari iz CRU Group.
• Specijalizirani kabeli za upravljanje i prijenos podataka: U robotskim rukama, zrakoplovnim ožičenjima i vrhunskim audio kabelima neprihvatljivi su svi mikrofonski šumovi ili refleksije signala uzrokovane nepravilnom geometrijom vodiča. Izuzetna koncentričnost i glatkoća površine koju pruža a planetarni stroj za uvijanje pružaju stabilne električne karakteristike potrebne za dosljednu impedanciju i integritet signala.
• Proizvodnja čelične užadi i čelične užadi: Za užad za pojačanje guma i užad za dizanje visoke čvrstoće, pojedinačne čelične niti moraju biti upredene bez zaostalog torzijskog naprezanja kako bi se spriječilo odmotavanje prilikom rezanja. Planetarni užeti koriste se za proizvodnju višestrukih užadi s vrlo preciznim duljinama polaganja i nultom rotacijom pod opterećenjem.

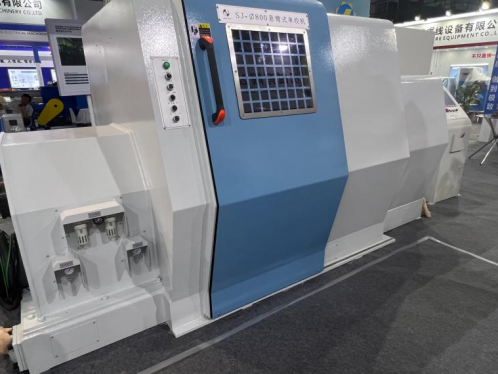

Usporedba planetarnih užeta s krutim kaveznim i cjevastim užetima

Kada proizvođači kabela procjenjuju opremu za upredanje za novu proizvodnu liniju, izbor između planetarnog užeta, krutog kaveznog užeta i cjevastog užeta uključuje kompromis između kvalitete proizvoda, brzine proizvodnje i kapitalnih ulaganja. Donja tablica daje izravnu usporedbu ključnih performansi i parametara primjene koji razlikuju ove tri vrste strojeva.

Kao što je prikazano u tablici, planetarni stroj za uvijanje nije najbrži ni najjeftiniji, ali pruža najkvalitetniji vodič. Za kabel koji će biti postavljen pod zemljom ili pod vodom 40 godina i ne može se zamijeniti bez velikog građevinskog projekta, dodatni početni trošak planetarnog upredanja je zanemariv u usporedbi s životnim troškom jednog kvara na izolaciji.

Ključne tehničke specifikacije i radna razmatranja

Učinkovitost planetarnog stroja za umotavanje definirana je njegovim kapacitetom špulice, brojem rotora, maksimalnom brzinom rotacije i preciznošću sustava za kontrolu duljine polaganja. Tipična planetarna žica srednje veličine dizajnirana za proizvodnju vodiča energetskih kabela imat će sljedeće karakteristike:

• Promjer špulice: Isplatne bobine se kreću od 400 mm do 630 mm u promjeru prirubnice, s kapacitetom žice do 500 kilograma bakra ili aluminija po bobini. Za umotane velike vodiče, linija može sadržavati šest ili dvanaest rotora, od kojih svaki nosi više bobina.
• Raspon promjera žice: Stroj može obraditi pojedinačne žice od otprilike 0,5 mm do 5,0 mm u promjeru, s određenim rasponom ovisno o postavkama valjkastih vodilica i zatezača.
• Kontrola duljine polaganja: Moderni servo pogon planetarni stroj za uvijanjes postižu duljine polaganja od samo 30 mm do preko 500 mm, podesive putem HMI zaslona osjetljivog na dodir. Duljina polaganja elektronički je sinkronizirana s kotačem za namotavanje kako bi se održao konstantan omjer čak i kad se kotur za namotavanje puni i efektivni promjer mijenja.
• Preduvijanje i naknadno oblikovanje: Za zbijene vodiče, stroj može biti opremljen glavama za preduvijanje koje primjenjuju blagu plastičnu deformaciju na ulaznu žicu, i kalupima za naknadno oblikovanje ili valjcima koji sabijaju užetani vodič do njegovog konačnog kružnog ili segmentnog oblika. Prema tehničkom dokumentu predstavljenom na godišnjoj konferenciji IWMA-e, primjena sile naknadnog oblikovanja 2 do 4 kilonjutna može povećati faktor punjenja za dodatnih 3%.

Često postavljana pitanja o planetarnim strojevima za uvijanje

Koja je razlika između planetarnog nasukavanja i bunch strandinga?

Umotavanje u snop uvija sve žice zajedno u jedan rotirajući luk ili kavez bez kontrole položaja svake pojedinačne niti, što rezultira nasumičnim polaganjem i značajnim izobličenjem žice. A planetarni stroj za uvijanje , s druge strane, precizno kontrolira položaj, napetost i torziju svake žice, stvarajući visoko uređeno koncentrično polaganje bez unutarnjeg uvijanja. Upredanje u snopu koristi se za jeftine fleksibilne vodiče, dok je planetarno uvijanje rezervirano za visokopouzdane energetske i podatkovne kabele.

Može li planetarni stroj za uvijanje proizvoditi zbijene vodiče?

Da, i to je često preferirana metoda. Budući da su žice već raspoređene u savršenoj koncentričnoj geometriji bez torzije, one se ravnomjernije zbijaju pod pritiskom oblikovane matrice ili valjka. A planetarni stroj za uvijanje opremljen glavom za sabijanje može smanjiti promjer vodiča za 8% do 12% uz zadržavanje glatke površine bez procjepa, što značajno smanjuje količinu izolacije i zaštitnog materijala potrebnog u sljedećim koracima ekstruzije.

Koji se materijali mogu obraditi na planetarnom stroju za upredanje?

Stroj je dizajniran za rukovanje žicama od željeza i neželjeznih metala, uključujući žareni bakar, tvrdo vučeni bakar, aluminij, aluminijske legure, pocinčanu čeličnu žicu i nehrđajući čelik. Izbor materijala ovisi o krajnjoj primjeni: bakar i aluminij za električnu vodljivost, a čelik za mehaničku čvrstoću nadzemnih vodiča (ACSR) i žičane užadi. Kritični zahtjev je da žica mora imati dosljedan promjer i svojstva istezanja kako bi se održala jednolika napetost na svim bobinama.

Kako održavate preciznu napetost na planetarnom stroju za upredanje?

Svaki nosač špulice opremljen je podesivom mehaničkom tarnom kočnicom ili aktivnim elektromagnetskim zatezačem. Napetost je postavljena na vrijednost koja je obično između 1 i 10 Newtona , ovisno o promjeru žice i granici tečenja. Ako je napetost preniska, žice će biti labave i vodič će imati lošu geometrijsku stabilnost; ako je previsoka, žice se mogu spustiti ili čak slomiti. Redovita kalibracija sustava za zatezanje s ručnim mjeračem zatezanja ključna je za održavanje kvalitete proizvoda, budući da je neravnomjerna napetost između bobina primarni uzrok nepravilnosti u dužini polaganja.

Kako potražnja za pouzdanim prijenosom energije velikog kapaciteta i komunikacijom podataka nastavlja eskalirati, planetarni stroj za uvijanje ostaje kamen temeljac napredne proizvodnje kabela. Njegova sposobnost da isporuči geometrijski savršen vodič bez torzije ne može se usporediti s bržim, ali manje preciznim metodama uvijanja. Ulaganjem u planetarnu tehnologiju, proizvođači žica i kabela osiguravaju da će kritični vodiči koji povezuju naše električne mreže, priobalne vjetroelektrane i komunikacijske mreže raditi sigurno i učinkovito desetljećima u najzahtjevnijim uvjetima.
